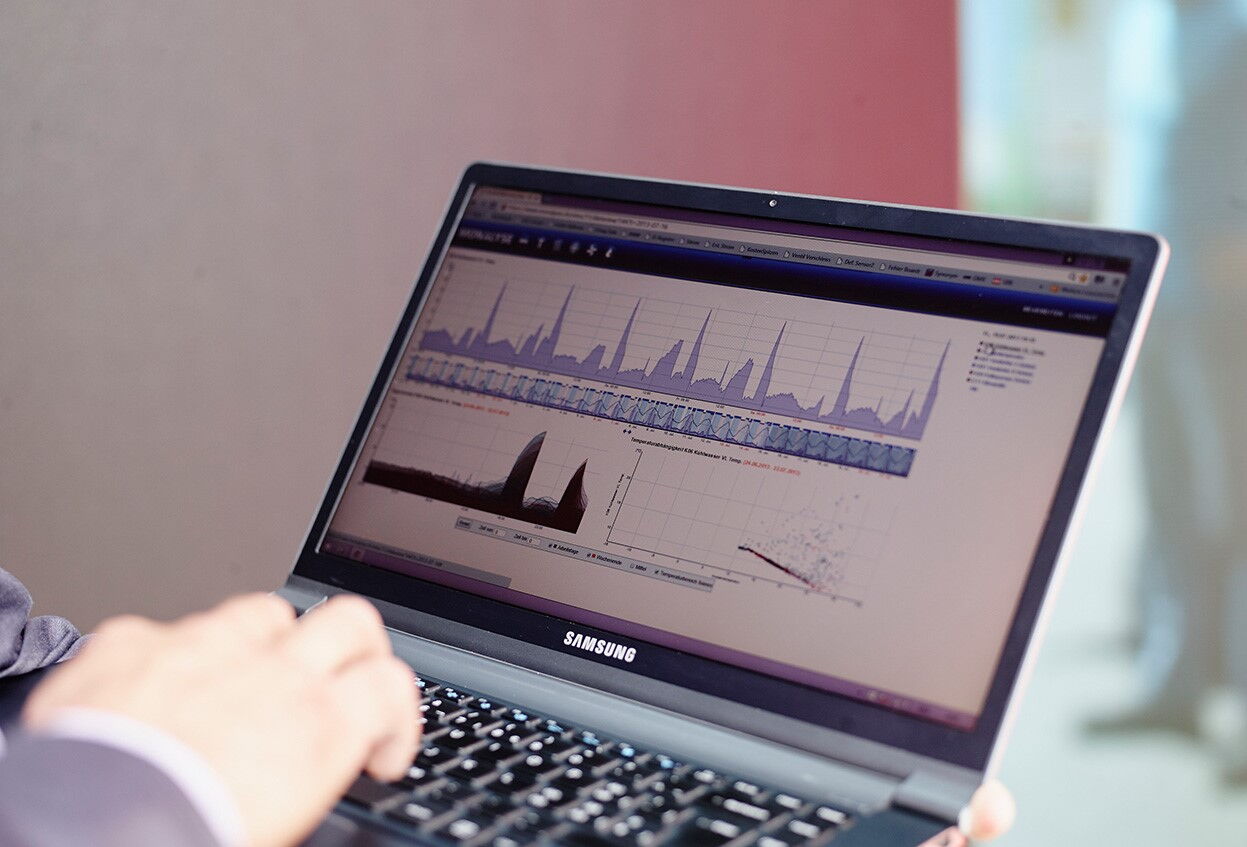

Abbildung von Grafiken auf einem Laptop - MONALYSE

TECHNOLOGIE MONALYSE®

MONALYSE^® – Algorithmen basierte Überwachung der Gebäudeautomation

Regeltechnische Probleme und Komforteinbussen erkennen

Sie als Betreiber stehen vor der schwierigen Aufgabe, die komplexen haustechnischen Zusammenhänge nachzuvollziehen und zu überwachen. Zudem gilt es abzuschätzen, wie sich die einzelnen Komponenten der automatisierten Gebäudetechnik gegenseitig beeinflussen. Es kommt häufig vor, dass Anlagen gegeneinander arbeiten oder sich negativ beeinflussen. Damit wird Energie verschwendet und es entstehen vermeidbare Kosten. Mit dem Einsatz von Algorithmen, die Ihre Infrastruktur kontinuierlich überwachen, erfassen Sie diese Situationen und ermöglichen Lösungen.

Energiemessungen geben übergeordnet Auskunft über den Energieverbrauch. Wofür diese Energie eingesetzt wurde, hängt direkt von der Regel- und Steuerungstechnik ab. Hier liegt der Fokus von MONALYSE®, die mit einer auf Algorithmen basierenden Überprüfung und Überwachung der Gebäudeautomation arbeitet. Damit ist sie vielen herkömmlichen Energiedaten-Managementsystemen einen Schritt voraus.

Einfache Anwendung per Plug and Play

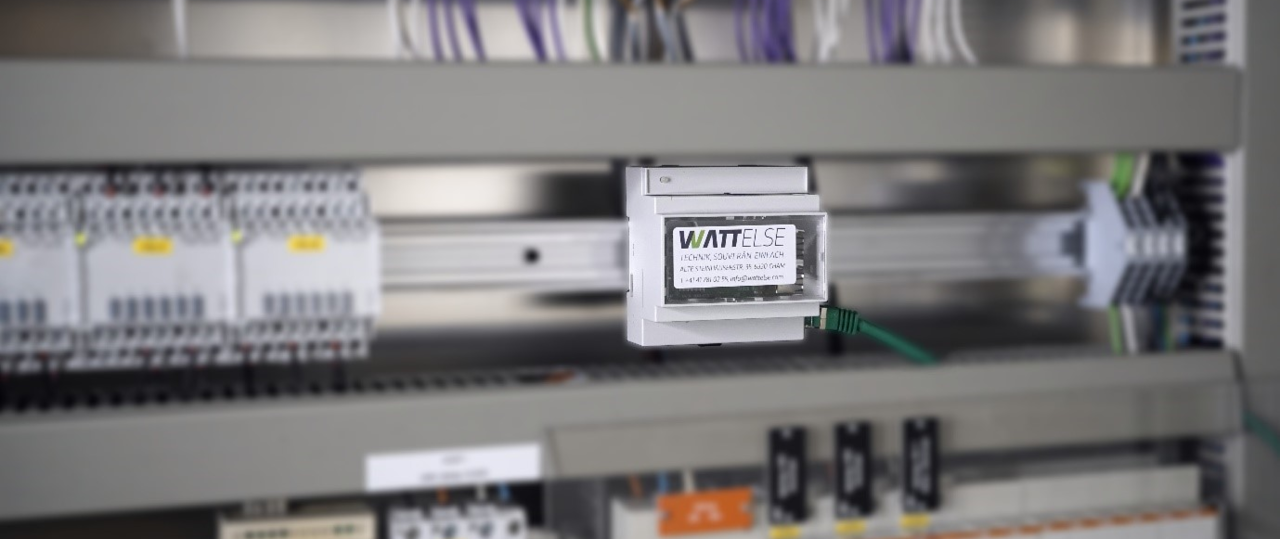

Mit einem Gateway (Plug and Play) erfassen die Experten von WATTELSE die Daten der automatisierten Haustechnik. Das Gateway wird - bei laufendem Betrieb - mit dem Netzwerk des Gebäudeleitsystems verbunden. Die aufgezeichneten Daten überträgt das Gerät verschlüsselt in eine Schweizer Cloud. Anschliessend wertet MONALYSE^® die Messwerte der Gebäudetechnik wie beispielsweise Raumtemperaturen, Druck-, Ventil-, und Klappenstellungen sowie weitere energie- und regeltechnisch relevante Daten aus. Ergänzend stehen standortabhängige Wetterdaten zur Verfügung, die hinzugezogen werden, um genauere Erkenntnisse zu erzielen. Das Gateway ermöglicht so eine leitsystemunabhängige Erfassung der Daten.

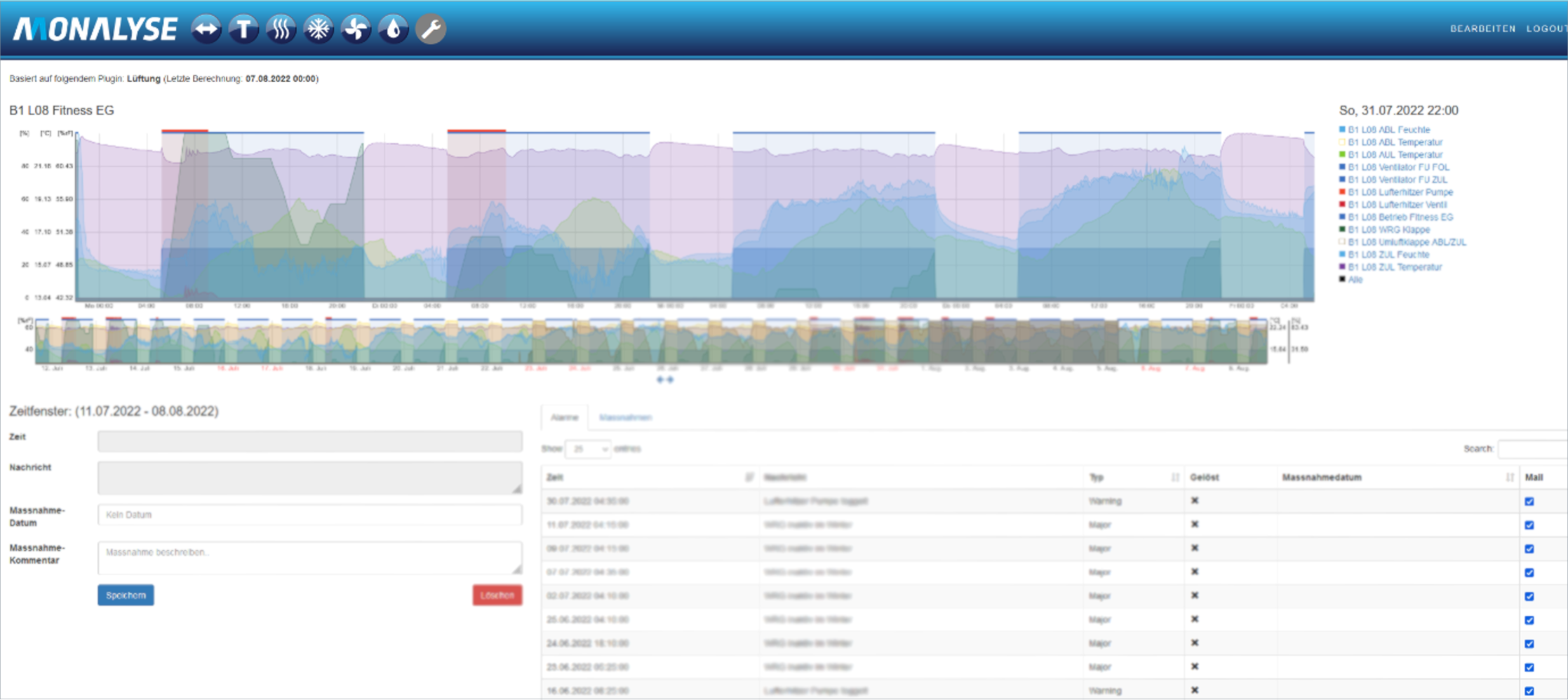

Die Analyse dieser Datenmenge mittels Algorithmen erlaubt automatisierte Rückschlüsse in Bezug auf die Energie- und Ressourceneffizienz sowie das Raumklima. Sie bildet die Grundlage für die ganzheitliche Optimierung der Steuerungs- und Regelprozesse. Bei Fehlverhalten der Regel- und Steuerungstechnik dokumentiert MONALYSE^® den Sachverhalt in grafischer Form und liefert den Rapport zusammen mit der Ursachendiagnose an die verantwortlichen Personen.

Nach der Verbindung mit dem Gateway werden alle Datenpunkte erfasst und MONALYSE^® zur Verfügung gestellt; die Analyse kann beginnen. Wenn in der Folge gewisse Werte und Zustände auf ein Fehlverhalten schliessen lassen, werden die Verantwortlichen automatisch von der Software benachrichtigt und mit den notwendigen Informationen versorgt. Dies kann eine Meldung sein, dass ein Messgerät keine Daten mehr erfasst. Doch das Programm meldet auch komplexere Fehler mit Kombinationen aus Temperatur, Luftqualität und Luftvolumenströmen, die z.B. auf eine ungewünschte Luftasymmetrie oder Überbelüftung hindeuten.

Ein Beispiel eines Problems aus der Praxis, das mit MONALYSE^® schnell gelöst wäre: Es ist Winter und Sie sind im Büro am Arbeiten. Die automatisierten Storen gehen rauf und runter, ohne dass Sie die Logik dahinter erkennen können. Das Problem liegt nicht bei den Storen, sondern beim Konzept.

Gründe für MONALYSE® als Ergänzung zu Gebäudeleitsystemen

MONALYSE® ist unabhängig vom Gebäudeleitsystem. Sie ermöglicht die Überwachung der Gebäudeautomation mittels Algorithmen basierter Auswertung der Gebäudeautomationsdaten. Dabei handelt es sich um die Erhebung und Analyse von Temperaturen, der Raumluftqualität, der Ventil- und Klappenstellungen sowie von Betriebszuständen der Anlagen. Geprüft wird auch immer der Zusammenhang mit der Gebäudenutzung und aktuellen Wettereinflüssen. Darüber hinaus bietet MONALYSE® die automatisierte Validierung der Energiedaten, das Energiecontrolling sowie den Erfolgsnachweis der Betriebsoptimierung.

Projektablauf mit MONALYSE® in vier Schritten

Schritt 1: Datenerfassung

Als erstes werden die verfügbaren Gebäudetechnikdaten kontinuierlich erfasst, beispielsweise via:

WATTELSE Gateway
API-Gebäudeleitsystem
Kundenspezifisch

Diese Daten gelangen zum Speichern verschlüsselt auf die MONALYSE®-Plattform in einer sicheren CH-Cloud. Ergänzend werden standortabhängige Wetterdaten eingekauft, inklusive Forecast.

Schritt 2: Fortlaufende Analysen mit Algorithmen

Aus Rohdaten werden konkrete Informationen. Die Algorithmen von MONALYSE® erkennen und diagnostizieren beispielsweise regeltechnische Probleme, ineffizienten Betrieb der Anlagen oder Komfortprobleme.

Das Resultat wird pro Anlage in einer Liste festgehalten mit grafischem Kontext für die Betriebsoptimierung.

Schritt 3: Kontinuierliche Überwachung mit Benachrichtigung

Identifizieren die Algorithmen energieintensives und komfortrelevantes Fehlverhalten der Gebäudetechnik, sei das infolge eines Defekts oder eines punktuellen Eingriffs, wird die zuständige Person durch MONALYSE® per E-Mail direkt benachrichtigt.

Schritt 4: Live-Reports mit Erfolgsnachweis

Kundenspezifische Reports und Erfolgsnachweise werden dem Kunden, basierend auf Live-Daten, periodisch zur Verfügung gestellt. Diese Reports sind interaktiv (keine PDFs) und ermöglichen dem Kunden Vergleiche auf Monats- und Jahresbasis. So kann der Erfolg der umgesetzten Massnahmen in CHF, kWh und Tonne CO2 nachvollzogen werden.

Überwachung der Gebäudeautomation während 365 Tagen im Jahr

In der Gebäudetechnik können Fehler auftreten oder Verschleiss setzt einzelnen Komponenten zu. Funktioniert eine Anlage nicht wie vorgesehen, kann das hohe Kosten verursachen. Neben der Überwachung der automatisierten Gebäudetechnik bringt MONALYSE® weitere Vorteile:

Ganzheitliche Optimierung der Regelungs- und Steuerungsprozesse
Proaktive Betreuung bei Anlagenfehlverhalten
Qualitätssicherung des Anlagenbetriebs
Verifizierung der umgesetzten Massnahmen
Energiecontrolling (automatisierte «live» Reports)
Erfolgsnachweis (Gegenüberstellung der Werte vor und nach der Optimierung)
Kontinuierlicher Verbesserungsprozess
